Peralatan keamanan kebakaran lingkaran untuk hunian Peralatan pemadam kebakaran FM200

Sistem pemadam kebakaran heptafluoropropan (FM200):

Heptafluoropropane (HFC-227ea) adalah agen pemadam kebakaran gas bersih yang dikembangkan oleh Great Lakes Corporation dari Amerika Serikat untuk pemadam kebakaran kimia.Itu tidak berwarna, tidak berbau, beracun rendah, tidak konduktif, dan tidak mencemari objek yang dilindungi.memenuhi persyaratan perlindungan lingkungan, dan merupakan pengganti ideal untuk halon alat pemadam kebakaran pada tahap ini.

Klasifikasi menurut tata letak jaringan pipa:

1Sistem pemadam kebakaran distribusi gabungan

Sistem pemadam kebakaran yang menggunakan sekelompok perangkat penyimpanan agen pemadam kebakaran untuk melindungi beberapa zona perlindungan.Beberapa cabang batang dapat dipisahkan dari pipa utama agen pemadam kebakaran, dan katup selektor masing-masing diatur untuk mengangkut agen pemadam kebakaran ke area kebakaran sesuai dengan kebutuhan pemadam kebakaran.

2. Unit independen sistem pemadam kebakaran

Sistem pemadam kebakaran yang menggunakan satu atau sekelompok wadah penyimpanan pemadam kebakaran untuk melindungi zona perlindungan.

Tipe independen jaringan pipa:

3. Komposisi dan prinsip kerja sistem pemadam kebakaran gas

Silinder penyimpanan agen pemadam kebakaran: digunakan untuk menyimpan agen pemadam kebakaran.

Silinder gas mulai: terdiri dari katup solenoid multi-fungsi, yang dapat dibuka oleh beberapa fungsi seperti listrik, gas, dan manual,dan dihubungkan ke katup pemilihan dan katup wadah melalui pipa untuk menyediakan sumber gas awal untuk mengontrol pemadam kebakaran dari area perlindunganTekanan penyimpanan gas penggerak adalah 4,5MPa.

[8L tabung nitrogen]

Perangkat umpan balik sinyal (switch tekanan): Umpan balik sinyal tekanan setelah gas disemprotkan ke panel kontrol pemadam kebakaran.

Katup satu arah: Diinstal antara selang dan manifold, tujuannya adalah untuk mencegah silinder dikeluarkan atau disemprot setelah disemprotkan ketika beberapa silinder ditempatkan bersama.Jika terjadi kebakaran di area perlindungan tertentu dan agen pemadam kebakaran perlu disemprotkan, agen pemadam kebakaran akan mengalir dari manifold atau mengalir kembali ke tabung yang telah disemprotkan.

Selang: Digunakan untuk menghubungkan katup wadah dan manifold, ia mengangkut agen pemadam kebakaran dan mengurangi getaran yang disebabkan oleh pelepasan agen pemadam kebakaran.

Katup keamanan: dipasang di satu ujung manifold, memainkan peran dalam pengurangan tekanan yang aman.

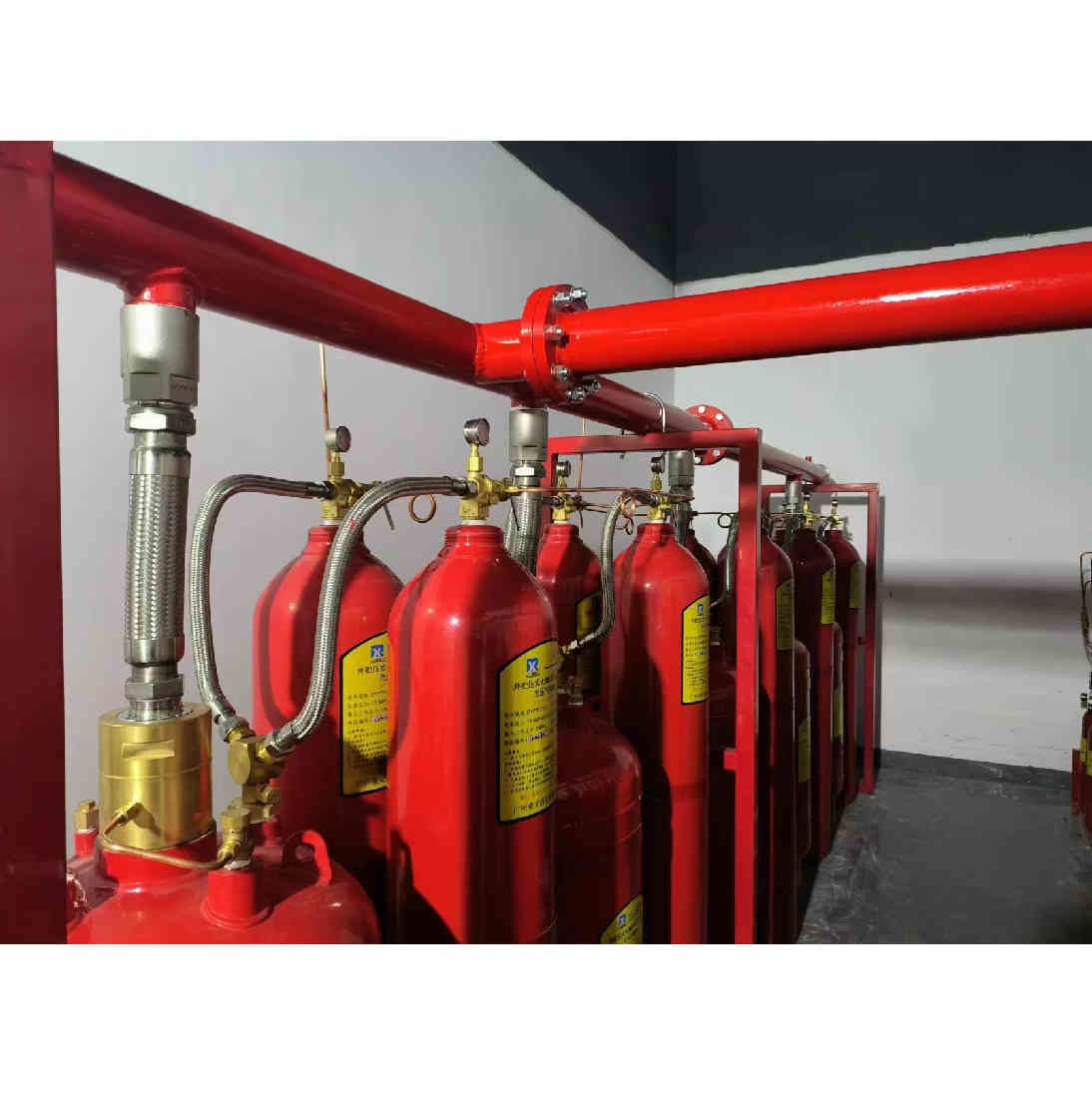

Manifold: dipasang di rak kelompok botol, setelah agen pemadam kebakaran dari setiap botol pemadam kebakaran dikumpulkan di manifold,itu diangkut ke daerah perlindungan melalui katup seleksi dan jaringan pipa cabang dari setiap daerah yang sesuai.

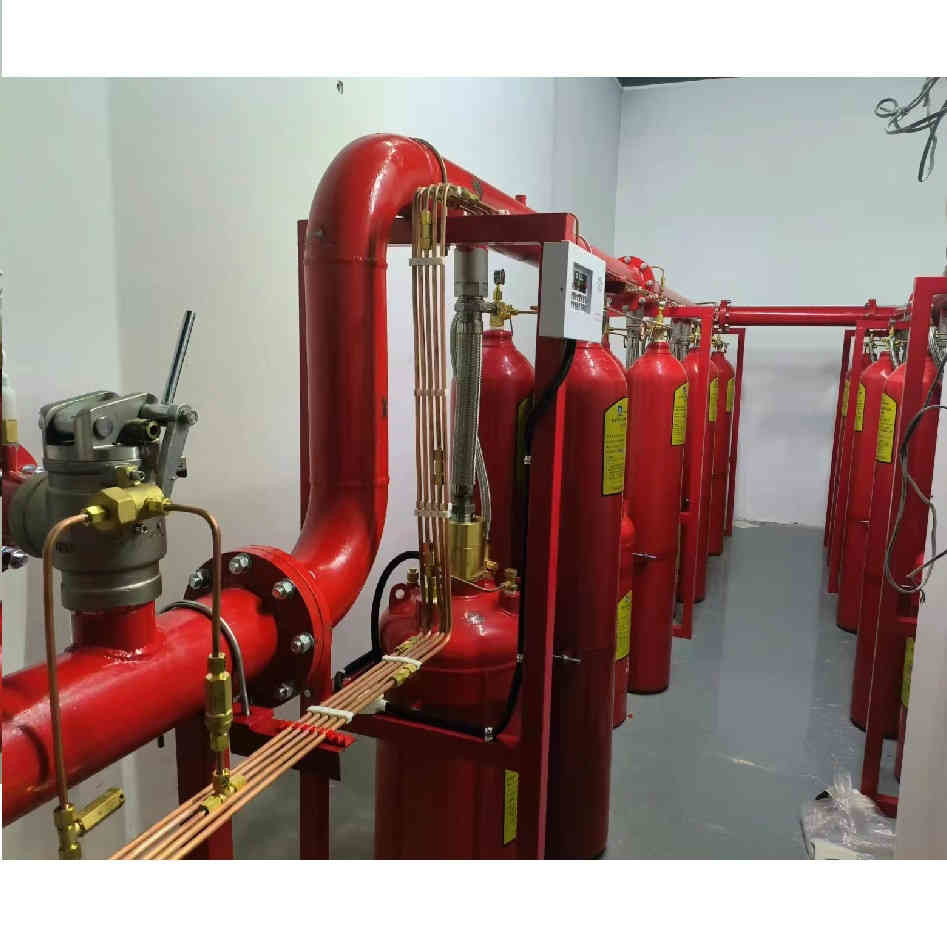

Katup pemilihan: dalam sistem distribusi gabungan,dipasang di awal pipa cabang dari setiap area perlindungan yang sesuai untuk mengontrol arah aliran agen pemadam kebakaran, sehingga mencapai tujuan mendistribusikan agen pemadam kebakaran ke area yang dilindungi.

Katup satu arah yang dikendalikan gas, digunakan dalam pipa udara penggerak sistem pemadam kebakaran distribusi gabungan untuk mengontrol arah aliran udara.

Katup wadah: dipasang pada botol pemadam kebakaran, agen pemadam kebakaran dapat diisi ke dalam botol melalui katup wadah,dan agen pemadam kebakaran disegel untuk mencegah kebocoranKetika perlu memadamkan api, katup wadah dibuka untuk melepaskan agen pemadam api untuk memadamkan api.

Nozzle pipa: digunakan untuk mengangkut dan menyemprotkan agen pemadam api bertekanan.

Proses kerja sistem pemadam kebakaran gas:
